在動平衡機上，萬向軸起著驅動電機與轉子鏈接的作用，它的不平衡直接影響轉子的動平衡精度。特別是在高速*動平衡時尤為重要。

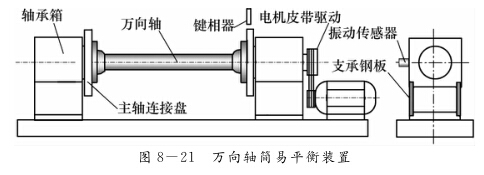

在如圖所示為高速動平衡萬向軸而設計的簡易平衡裝置，平衡轉速可達到3000r/min。由一個4kW的電機通過皮帶驅動萬向軸旋轉，皮帶傳動只在垂直方向產生傳動力，振動信號在水平方向拾取，所以，在垂直方向的傳動力基本不有影響水平方向振動。兩個軸承箱由支承鋼板支承，這種結構的垂直支承剛度高，而水平方向的剛度低，這樣水平方向拾取的不平衡振動信號靈敏度高，有利于*動平衡。驅動端的軸承箱固定不動，另一個軸承箱支架可以沿縱向調整以適應各種剛度的萬向軸進行動平衡。
萬向軸安裝，只要將萬向軸兩端通過止口定位用螺栓固定在兩個軸承箱主軸連接盤上，然后縱向拉緊非驅動端軸承箱支架調整對中后固定就可以進行動平衡。
動平衡時用變頻調速器進行無極調速，這樣就可以在3000r/min范圍內的任何轉速下進行動平衡。用一個具有兩通道的現場動平衡儀進行測試就可以了。
