動平衡儀試重振動測量界面

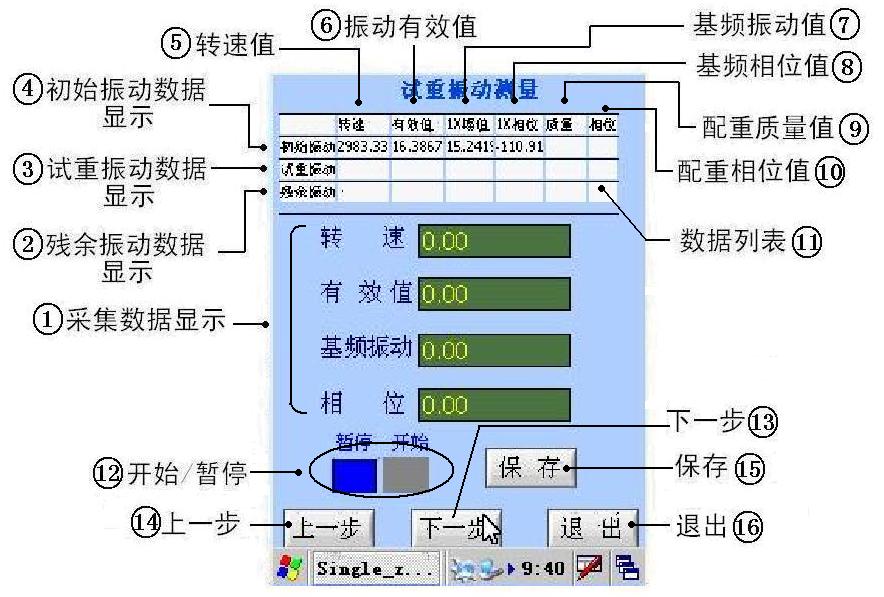

圖：試重振動測量

[動平衡儀試重振動測量界面顯示項目]

1．采集數據顯示：

顯示正在采集的試重振動數據參數，轉速值、振動有效值、基頻振動值、相位值。

2．殘余振動數據顯示：

顯示已保存的殘余振動各數據值（在此界面一般顯示為空）。

3．試重振動數據顯示：

顯示以保存的試重振動各數據值（在數據保存后，顯示采集的試重振動數據）。

4．初始振動數據顯示：

顯示在初始振動測量中保存的各數據值。

5．轉速值：

顯示已保存數據中轉子的各轉速值。

6．振動有效值：

顯示已保存數據中轉子的各振動有效值。

7．基頻振動值：

顯示已保存數據中轉子的各一倍頻振動值。

8．基頻相位值：

顯示已保存數據中轉子的各一倍頻相位置。

9．配重質量值：

顯示已保存數據中轉子的各配重質量。

10．配重相位值：

顯示已保存數據中轉子的各配重相位。

11．?dāng)?shù)據列表：

顯示已保存的各組數據。

?

[動平衡儀試重振動測量界面按鈕功能]

12．開始/暫停：

開始/暫停采集（藍色為選中，系統默認為暫停）。

15．保存：

保存采集回來的數據到數據庫。

13．上一步：

返回輸入試重界面，可以重新進行試重輸入。

14．下一步：

進入配重解算界面。

16．退出：

返回主界面。

?
