第八水廠水泵機組故障診斷報告

作者：龍城國際時間：2017-10-11 點擊率：8427

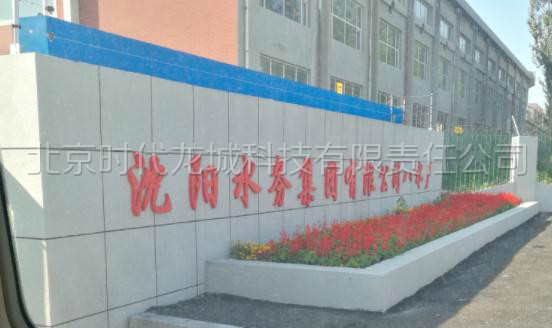

受檢單位：沈陽水務集團有限公司八水廠

設備名稱：水泵機組

檢測類型：振動

檢測日期：2017.09.20

檢測單位：北京時代龍城科技有限責任公司

???????????????? www.jianjiao.org.cn

??????????????? 400-6616-001

振動檢測故障診斷報告

一、企業信息

企業名稱：	企業簡介
	沈陽市自來水總公司八水廠

二、設備信息

設備名稱：水泵機組設備類型：水泵設備編號： 20170920

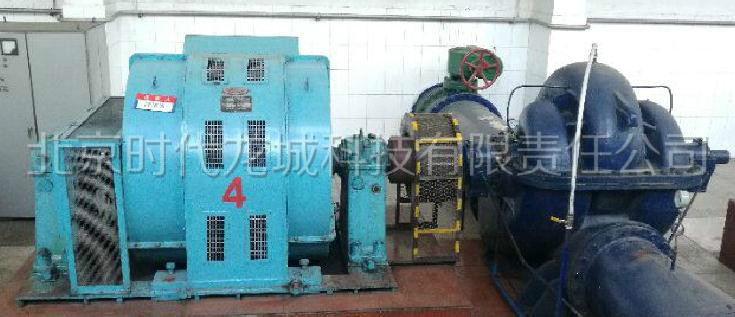

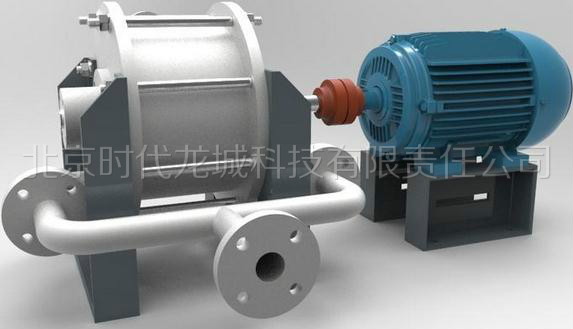

設備圖片：

實物圖

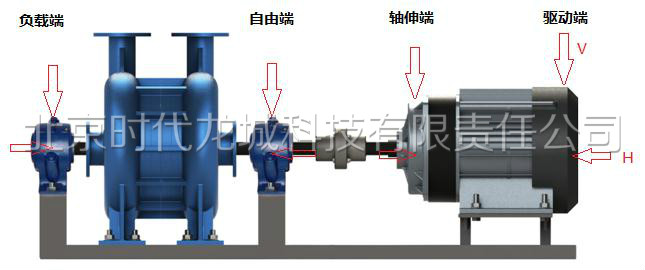

測點布置：

共檢查八個測點

電機驅動端

電機

驅動端V

電機

軸伸端H

電機軸伸端

電機自由端

電機負載端

H: 水平

V: 垂直

三、振動檢測故障診斷報告

1. 機組

設備編號	4#水泵	項目單位	沈陽水務八水廠
機組類型	水泵	采集日期	2017.09.20
電機型號	YB560-8	額定轉速	740RPM

2. 運行狀態

電機	泵
良好	良好

2.1電機部分（設備編號：YB560-8）

l 電機總體振動在良好范圍內，整機狀態良好。

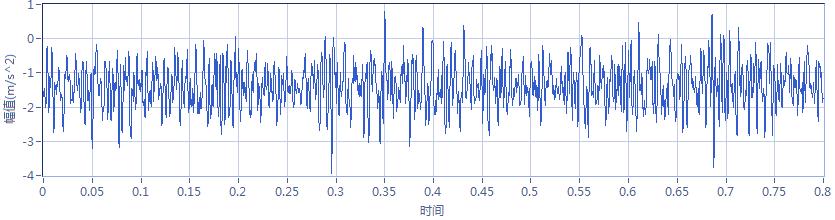

l 電機兩端測點時域波形無顯著沖擊特征，頻譜高頻段未見軸承故障特征，表明電機兩端軸承狀態良好。

l 電機與減速箱對中狀態良好，聯軸器無異常特征。

2.2 泵部分

l 泵整機振動處于良好范圍內，整機狀態良好。

l 泵兩端測點時域波形無顯著沖擊特征，頻譜高頻段未見軸瓦摩擦特征，表明兩端滑動軸承狀態良好。

l 未見明顯流體（水）振動頻譜特征或分頻能量很小，固泵葉輪狀態良好。

根據數據可判定：

設備部件名稱	狀態
電機轉子	轉子動平衡良好
電機軸承	良好
水泵葉輪	轉子動平衡良好
水泵軸承	良好
電機基礎	良好（沒有松動現象）
水泵葉輪基礎	良好（沒有松動現象）
聯軸器	對中良好
管道剛性	良好

四、詳細分析

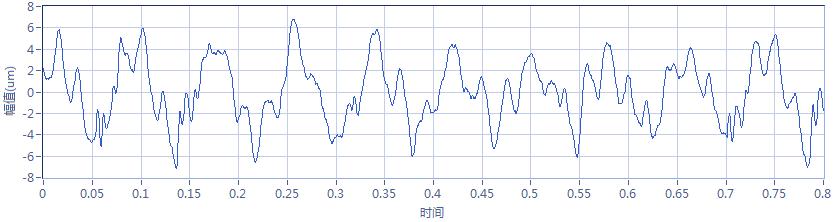

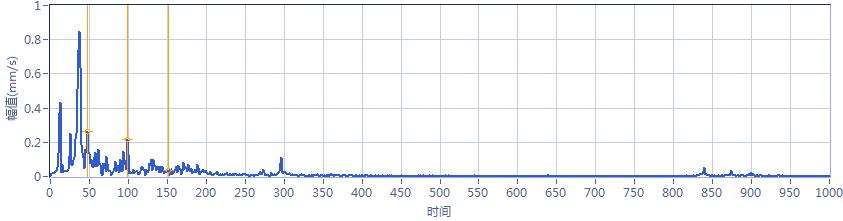

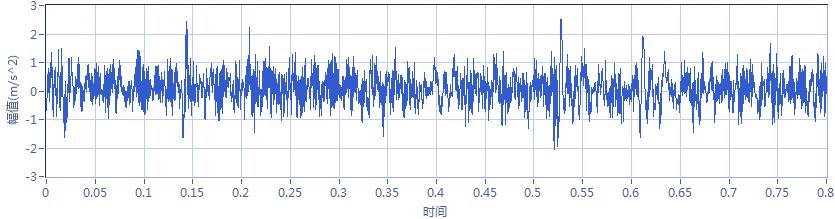

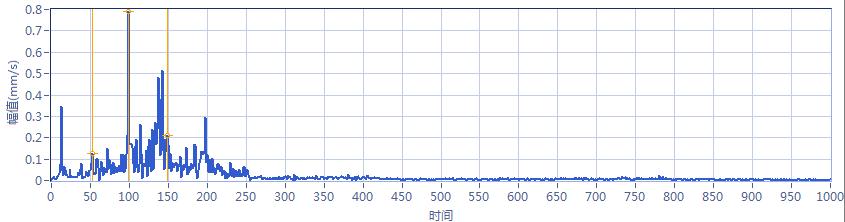

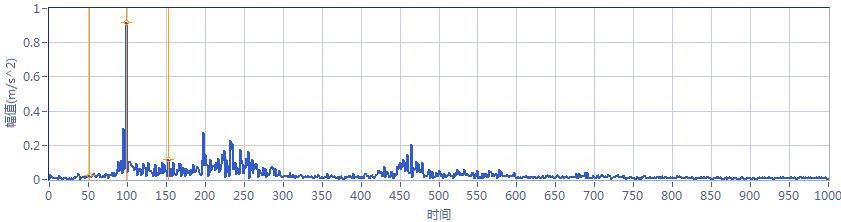

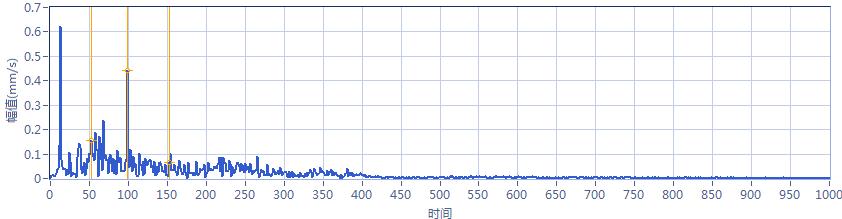

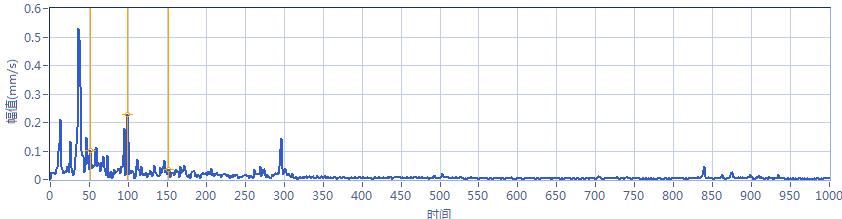

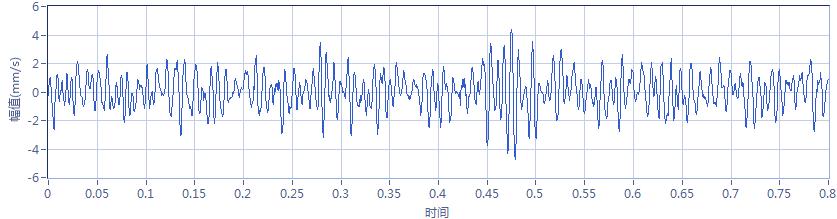

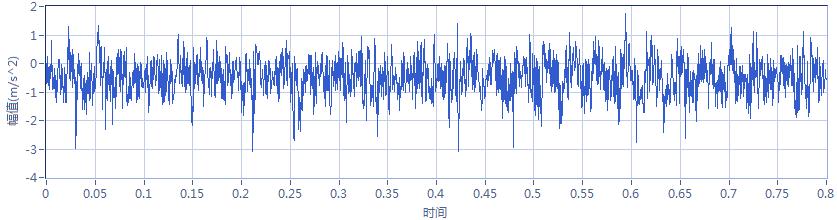

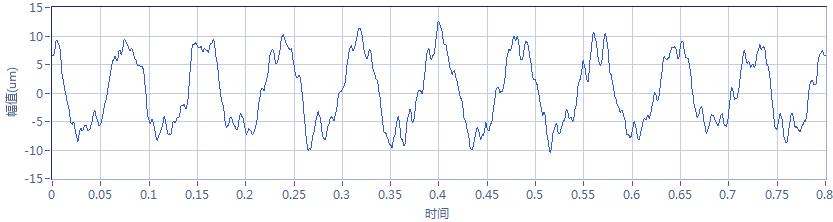

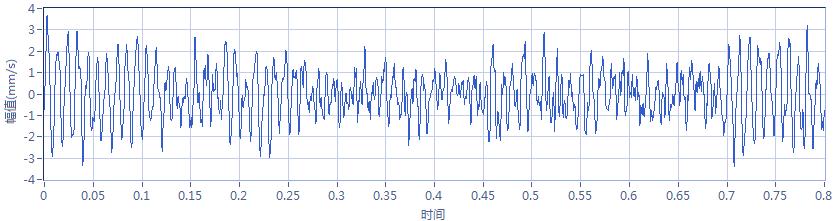

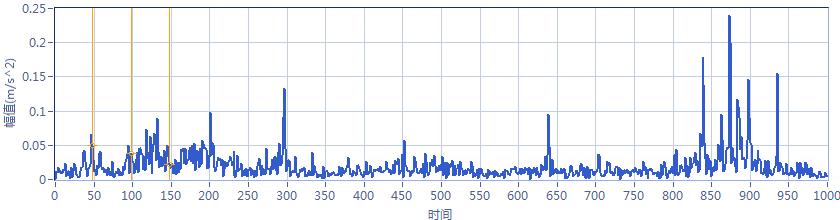

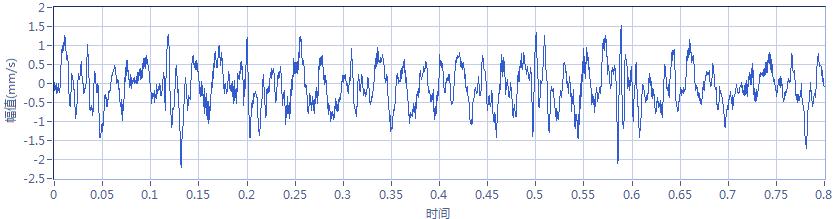

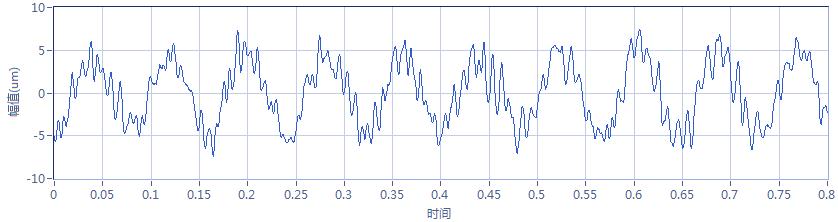

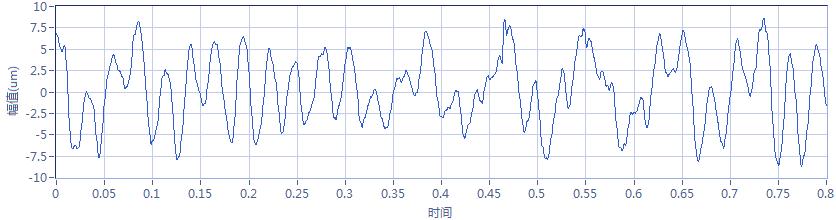

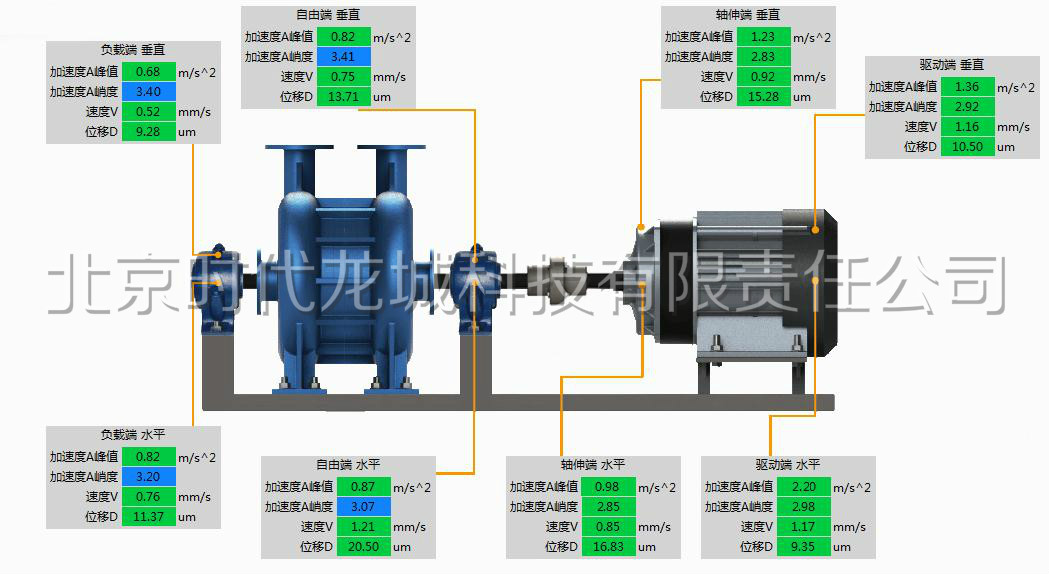

總貌圖：

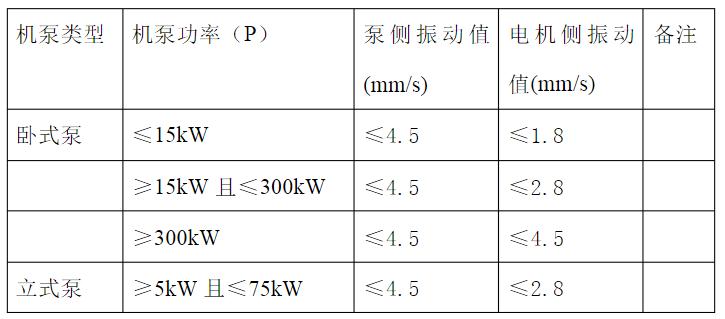

判定標準：

現場實際測量中，一般根據測量振動位移、振動速度和振動加速度等參量進行檢測生產實際中，絕大多數設備故障識別振動信號適用于振動速度，因?yàn)檎穹鶎?duì)低頻振動敏感，振動加速度參量對高頻敏感，而速度參量對頻率的敏感程度則是介于位移和加速度二參量之間。在進行低頻故障及低速設備的監測和診斷時，應選取位移參數量故多釆用壓電式加速度傳感器；在進行高頻、高速類設備的診斷時，應選擇加速度參量。而進行寬頻帶內設備的總體監測時，選取速度參量較為真實可靠。對設備從振幅、速度、加速度全方位監測比較，以期得到較為準確的結論。

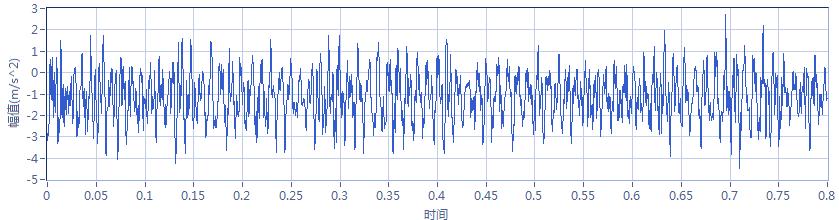

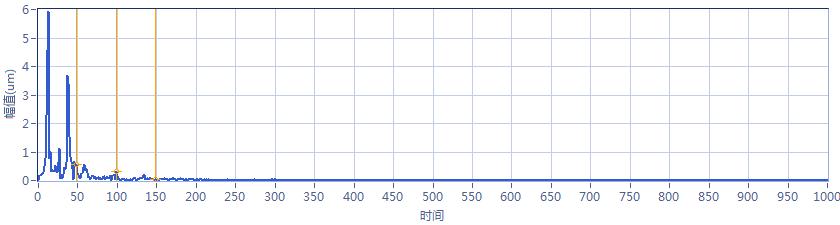

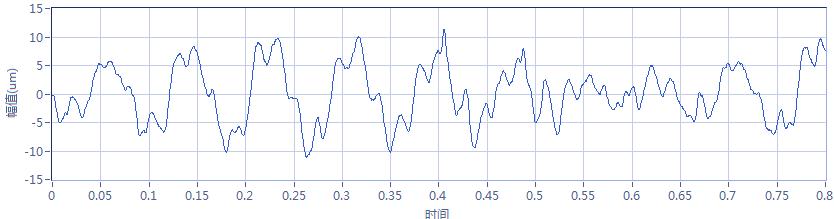

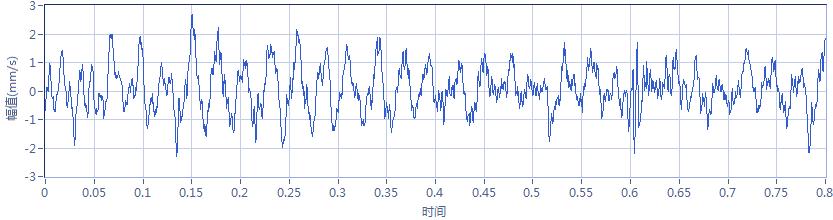

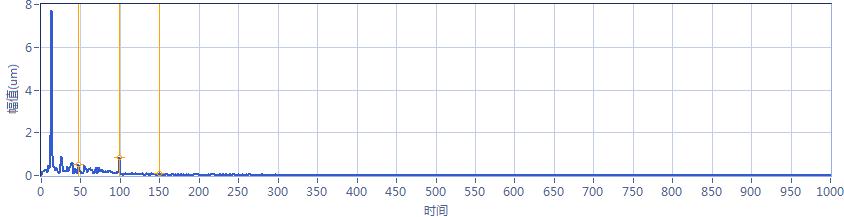

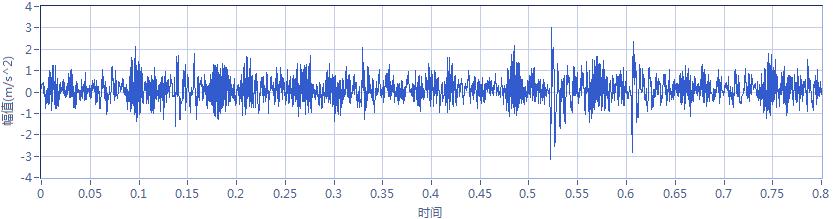

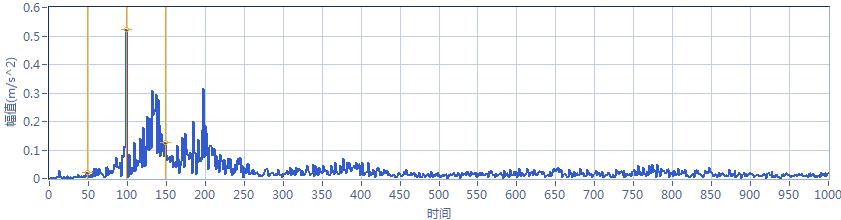

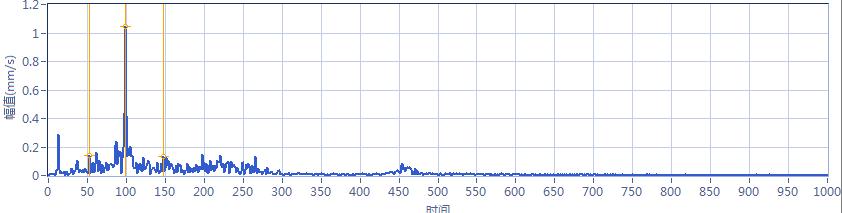

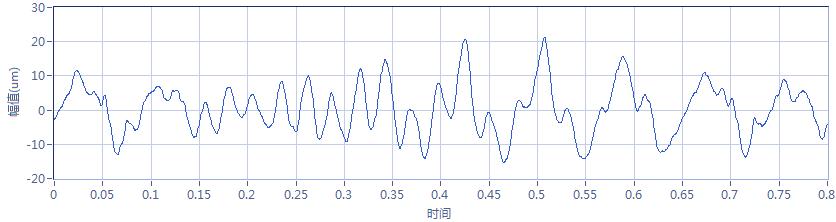

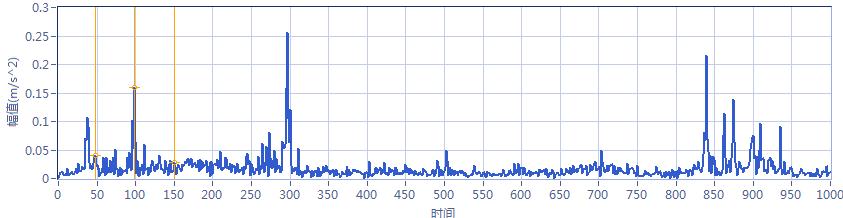

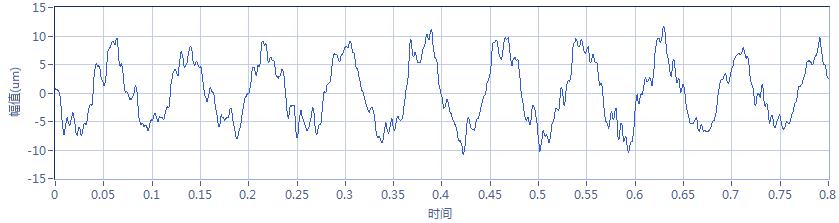

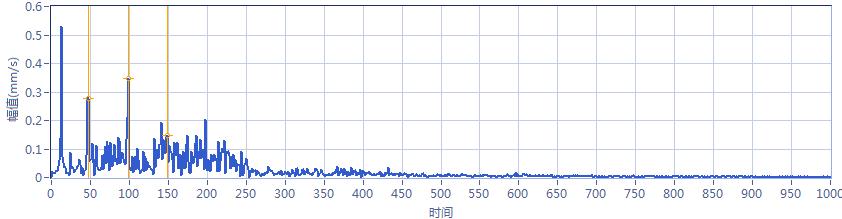

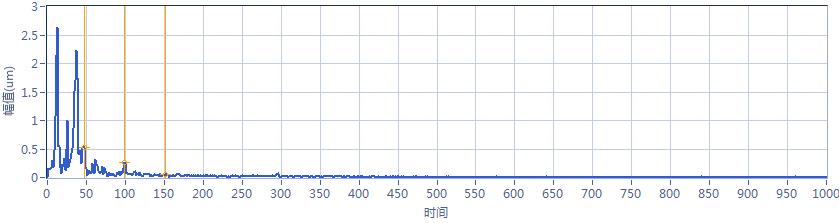

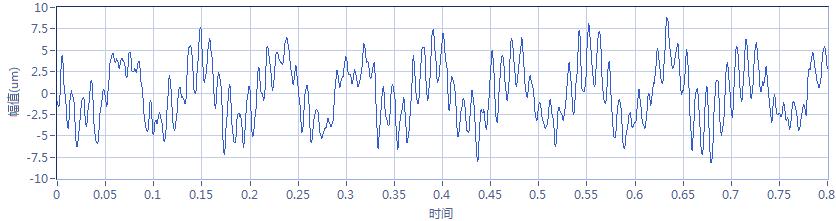

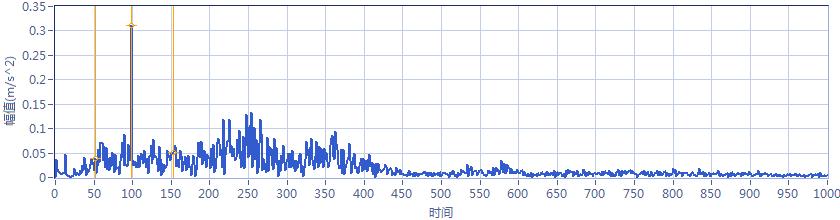

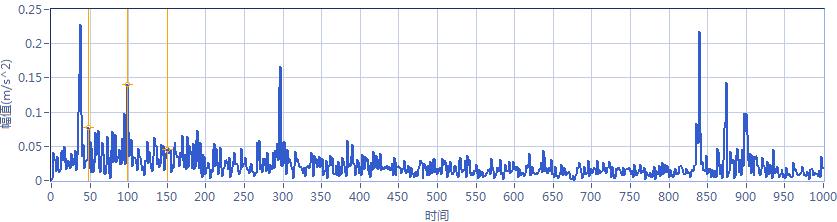

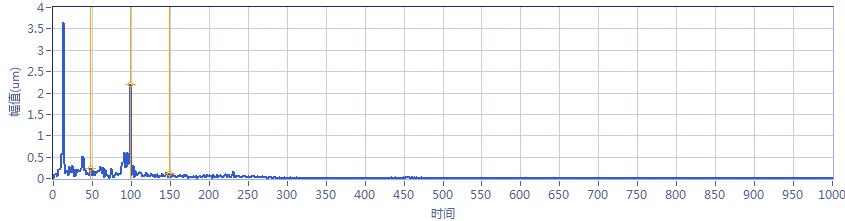

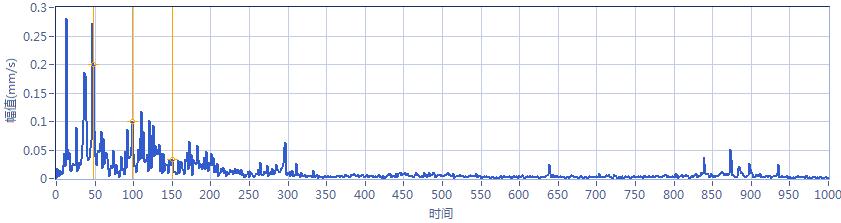

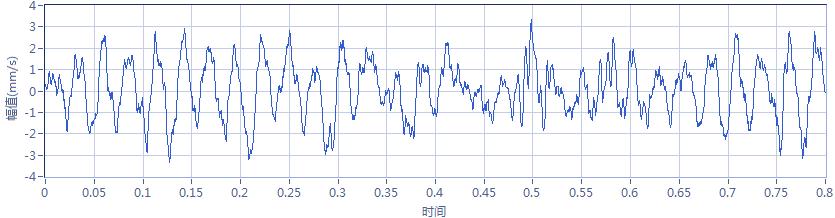

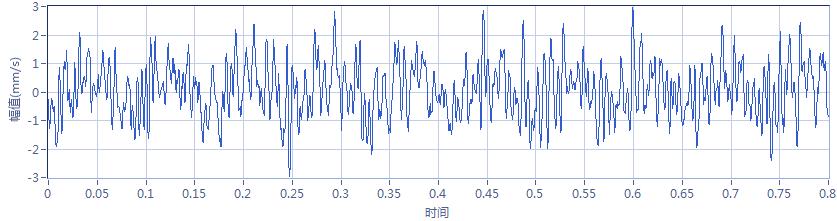

故分別采集水泵機組測點驅動端、軸伸端、自由端、負載端水平垂直方向（a、v、d）三種數據類型

分析頻率1000 采樣點數2048

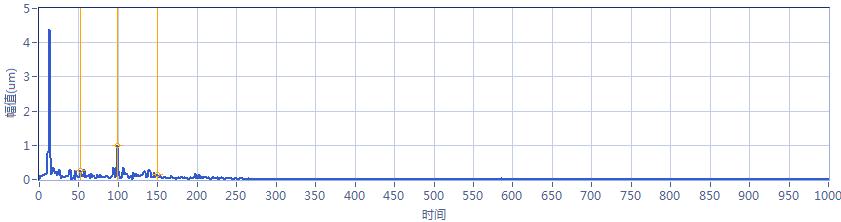

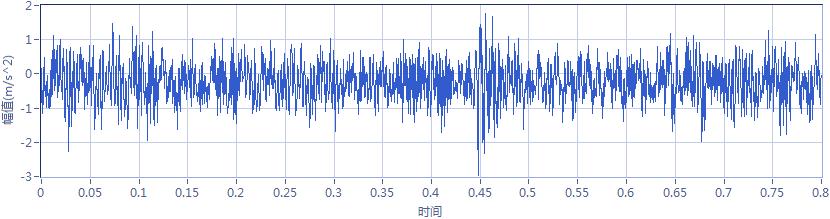

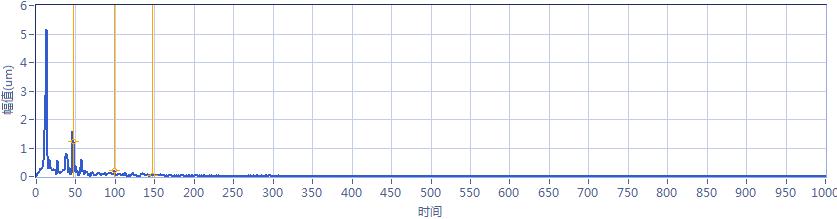

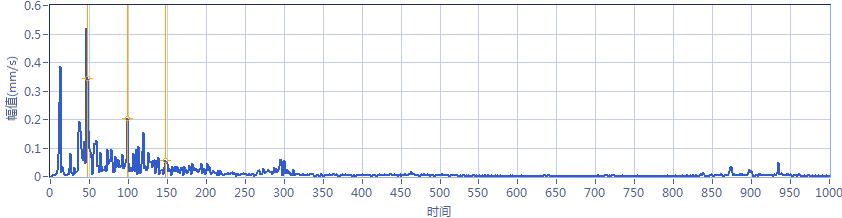

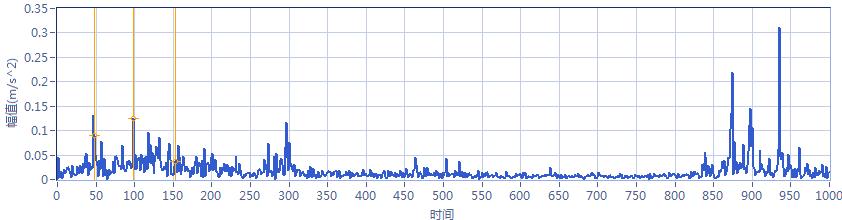

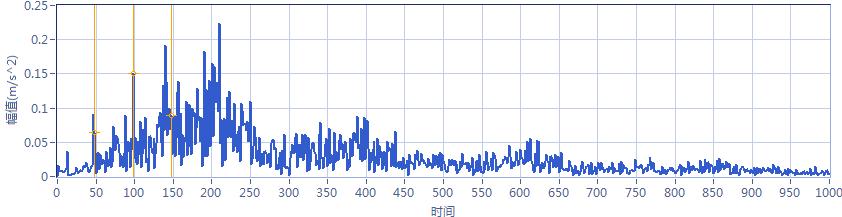

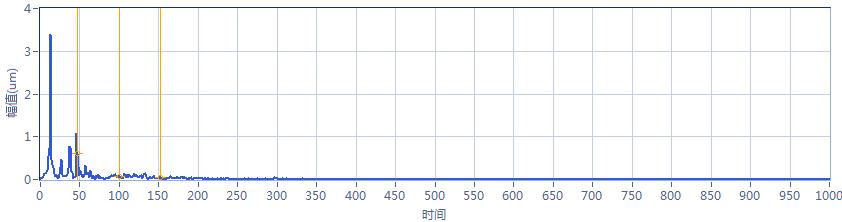

詳細數據如下表：

數據類 型測點	電機驅動端H	電機 驅動端V	電機 軸伸端H	電機軸伸端V	電機自由端H	電機自由端V	電機負載端H	電機負載端V	峭度指標
加速度a （m/s2）	2.20	1.36	0.98	1.23	0.87	0.82	0.82	0.68	2.92~3.5
速度v （mm/s）	1.17	1.16	0.85	0.92	1.21	0.75	0.76	0.52
位移d （μm）	9.35	10.50	16.83	15.28	20.50	13.71	11.37	9.28
振動狀態	良好	良好	良好	良好	良好	良好	良好	良好
