宣鋼9號發電機振動異常診斷報告
作者:龍城國際  時間:2018-09-03  點擊率:7682

應用客戶:河鋼集團宣鋼公司

應用設備:9號發電機

應用儀器:LC-510A振動在線監測智能終端

?

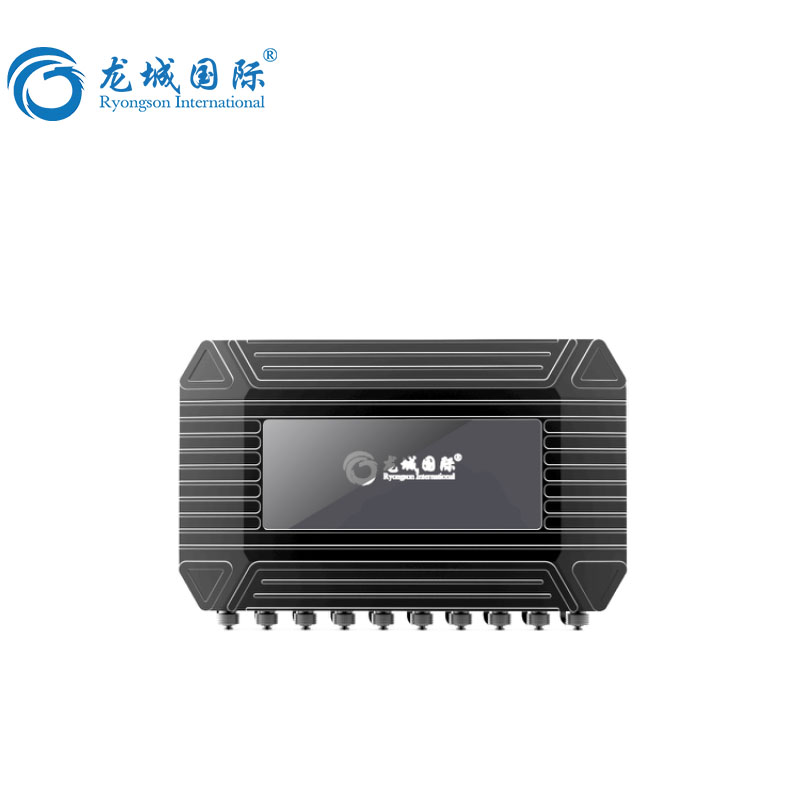

LC-510A振動在線監測智能終端


發電異常波形數據情況說明

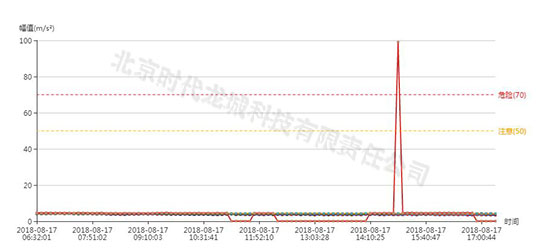

9號發電機加速度趨勢圖譜

9號發電機加速度趨勢圖譜

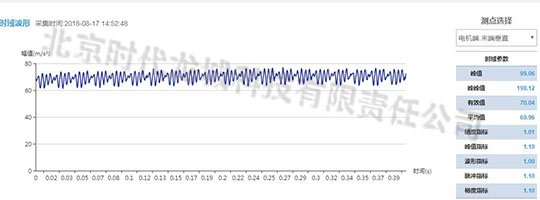

對應測點時域波形圖

對應測點時域波形圖

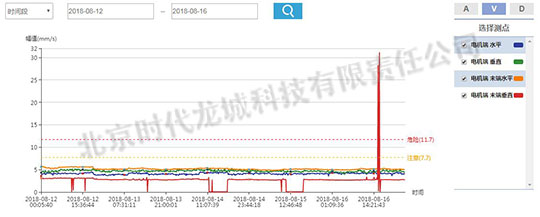

8.12-8.16趨勢圖

8.12-8.16趨勢圖


通過圖譜可以看出,加速度突然增大的振動波形不可取,是無效數據。

但通過對8.12-8.16號振動趨勢圖,可以看出該發電機振動值異常。

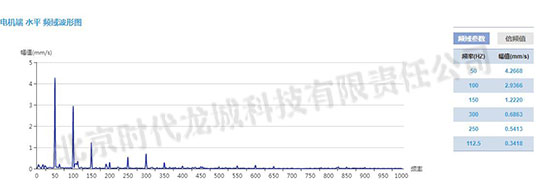

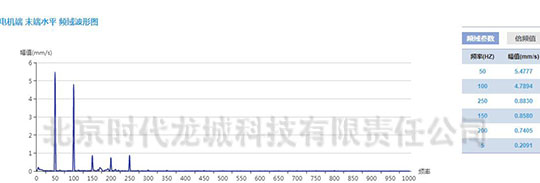

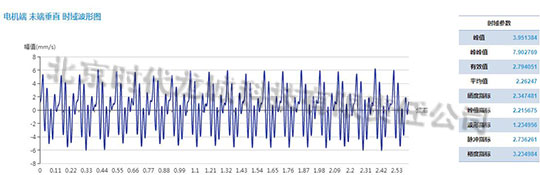

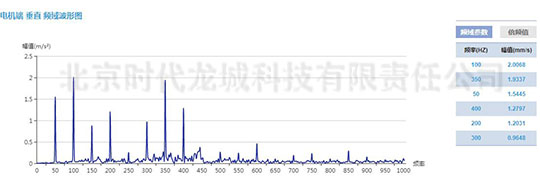

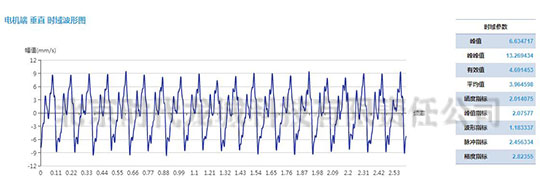

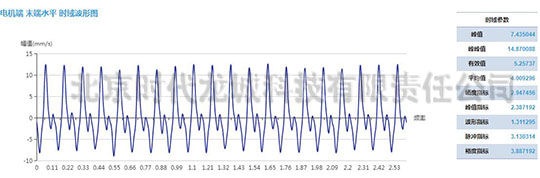

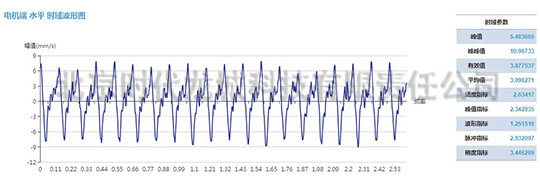

發電機測點速度振動波形


發電機測點速度振動波形發電機測點速度振動波形發電機測點速度振動波形發電機測點速度振動波形發電機測點速度振動波形發電機測點速度振動波形發電機測點速度振動波形發電機測點速度振動波形發電機測點速度振動波形

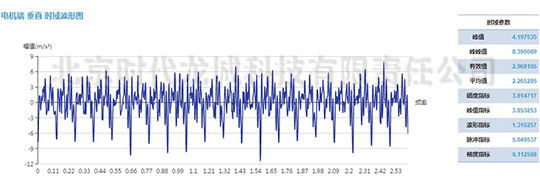

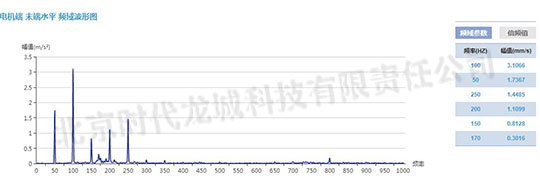

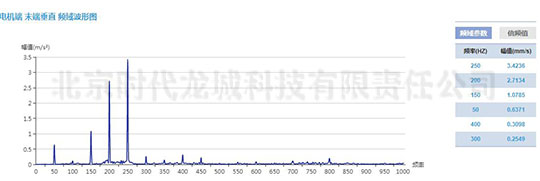

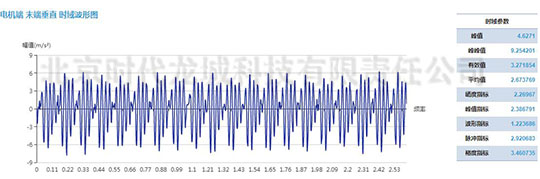

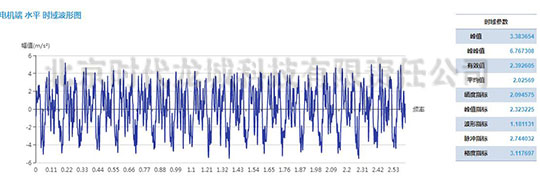

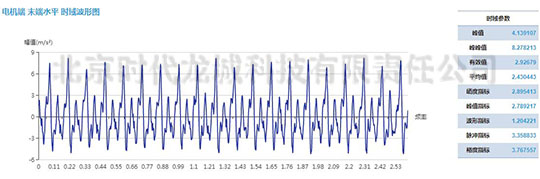

發電機測點加速度振動波形

發電機測點加速度振動波形發電機測點加速度振動波形發電機測點加速度振動波形發電機測點加速度振動波形發電機測點加速度振動波形發電機測點加速度振動波形發電機測點加速度振動波形

?

各測點振動幅值大小(截取某一時間段數據)

測點名稱

速度

加速度

位移

發電機端水平

3.87mm/s

3.38m/s2

33.84μm

發電機端垂直

4.69mm/s

4.19m/s2

39.02μm

發電機末端水平

5.25mm/s

4.13m/s2

45.12μm

發電機末端垂直

2.72mm/s

4.62m/s2

52.56μm

?

診斷措施:

通過觀察可以看出發電機末端振動數據頗大,末端水平5.25mm/s,8.12-8.16號振動數據趨勢圖觀察可以看出,9#汽輪發電機一直處于這個振動狀態,通過圖譜可以看出,發電機前端水平、垂直1X、2X占主導頻率,3X、4X5X卻伴隨出現,說明發電機存在動平衡不良、同心度不對中。但通過發電機末端水平2X占主導頻率,1X、3X、4X 5X伴隨。說明同心度不良。而發電機末端垂直,4X5X占主導頻率,1X3X伴隨。綜合診斷,發電機存在動平衡問題,同心度不好,瓦座松動(前端、末端)。


處理建議:

1、建議檢查發電機前端、后端瓦座間隙,檢查軸承座底腳螺栓。

2、檢查發電機與汽機同心度。

3、發電機轉子動平衡校正

?


診斷人:王嘯林

2018.8.17

北京時代龍城科技有限責任公司技術支持部
